    CHƯƠNG 3: HƯỚNG DẪN SỬ DỤNG PHẦN MỀM ĐỊA LÍ DB -MAP

    I. GIỚI THIỆU PHẦN MỀM ĐỊA LÍ DB - MAP

    Địa lí GIS do Viện Công nghệ Thông tin của Trung tâm KHTN & CN Quốc Gia xây dựng từ năm 1992. Phần mềm này đã phát huy được những tính năng ưu việt của nó và đã được vận dụng vào nhiều lĩnh vực, nhiều dự án có liên quan đến địa lí ở nước ta và quốc tế như dự án của tỉnh Sơn La, của Thành phố Hà Nội, của khu di tích cố đô Huế và của cơ quan quản lí về Giáo dục của UNESCO v.v...

     Năm 1998 được sự cộng tác của một số cán bộ Viện Công nghệ Thông tin, chúng tôi xây dựng thành một phần mềm phục vụ cho việc giảng dạy địa lí trong các trường phổ thông. Phần mềm này đã trở thành một phương tiện dạy học mới, có hàm lượng khoa học cao và chắc chắn nó sẽ giúp ích nhiều cho các giáo viên Địa lí ở các trường phổ thông, Cao đẳng và Đại học. Dưới đây là một số đặc tình của phần mềm db – Map.

    1. Phần mềm db-Map rất gọn, nhẹ, dễ sử dụng, cài đặt hết sức dễ dàng và thuận lợi trong các máy tính, thích hợp với các thiết bị của các trường phổ thông ở nước ta hiện nay.

    2. Nội dung của phần mềm này có 2 đơn vị nội dung lớn:

    Phần Map Editor (phần biên soạn, nhập bản đồ) và phần Map View (phần xem và khai thác bản đồ). Hiện nay, trong chương trình đã có vẽ và nhập được 13 bản đồ Việt Nam, làm cơ sở cho việc giảng dạy chương trình Địa lí Việt Nam ở các trường phổ thông, cao đẳng và đại học. Tuy nhiên, số bản đồ này còn có thể tăng thêm về mặt số lượng và chất lượng (điều chỉnh và cập nhật) tuỳ theo nhu cầu và khả năng của người sử dụng.

    3. Trong phần mềm này đã có 13 bản đồ Việt Nam được số hoá từ bản đồ hành chính Việt Nam có tỉ lệ 1: 1.750.000 của Cục đo đạc và Bản đồ Nhà nước xuất bản năm 1993. Các bản đồ khác được số hoá từ các bản đồ trong tập Atlát Địa lí Việt Nam của Trung tâm Bản đồ và Tranh ảnh Giáo khoa để thống nhất nội dung với các bản đồ đã có trong nhà trường phổ thông.

    Các bản đồ hiện có trong phần mềm này là:

    -        Bản đồ hành chính Việt Nam

    -        Bản đồ tự nhiên Việt Nam

    -        Bản đồ khoáng sản Việt Nam

    -        Bản đồ khí hậu Việt Nam

    -        Bản đồ đất – thực vật Việt Nam

    -        Bản đồ dân cư và dân tộc Việt Nam

    -        Bản đồ nông nghiệp chung Việt Nam

    -        Bản đồ các vùng nông nghiệp Việt Nam

    -        Bản đồ lâm- ngư nghiệp Việt Nam

    -        Bản đồ công nghiệp chung Việt Nam

    -        Bản đồ giao thông Việt Nam

    -        Bản đồ câm (trống) Việt Nam

    Một trong số tính năng ưu việt của phần mềm db-Map là nó cho phép cập nhật, sửa chữa các bản đồ đã có trong phần mềm tuỳ theo lượng số liệu mà người dùng thu thập được và có trong tay. Ngoài ra, nó cũng cho phép nhập thêm vào các loại bản đồ mới nếu sử dụng bàn số hoá (digitizer) hoặc nếu có các bản đồ được xây dựng với các chương trình khác như AutoCad, Atlát GIS v.v...Trên mỗi bản đồ, các đối tượng được vẽ riêng biệt trên các lớp (layer) khác nhau. Tối đa có thể tới 100 lớp. Ví dụ: Bản đồ hành chính Việt Nam có 4 lớp:

    -        Một lớp vẽ lãnh thổ các tỉnh với các đường ranh giới của chúng.

    -        Một lớp vẽ lãnh thổ các huyện với các đường ranh giới của chúng.

    -        Một lớp vẽ vị trí các thành phố.

    -        Một lớp vẽ bảng chú giải của bản đồ.

    Khi cần sữa chữa hoặc vẽ lại nội dung nào, chỉ cần làm việc với lớp có chứa nội dung đó.4. Đối với mỗi bản đồ, ngoài phần sử dụng chung như phóng to, thu nhỏ một khu vực còn có thể sử dụng một số tính năng riêng. Ví dụ, trong Bản đồ hành chính Việt Nam, ngoài việc hiển thị các tỉnh, các huyện, ở các mức độ thu, phóng khác nhau, còn có thể tính được diện tích, chu vi các lãnh thổ đó. Trong Bản đồ giao thông Việt Nam, ngoài việc hiển thị các mạng đường giao thông như: đường ôtô, đường xe lửa, đường biển, đường sông, còn có thể tìm được con đường ngắn nhất nối 2 địa điểm đã xác định… Nói chung, phần mềm db-Map 3.0 là một phần mềm rất quý và tốt có thể dùng để dạy địa lí Việt Nam ở các trường phổ thông, cao đẳng và đại học trong điều kiện chúng ta mới bước đầu làm quen với các phương tiện kĩ thuật dạy học hiện đại.

    II. KHỞI ĐỘNG DB-MAP

    Từ nhóm db-Map 3.0 kích đúp chuột vào biểu tượng Desktop, db-Map sẽ khởi động. Màn hình chính của db-Map như sau:

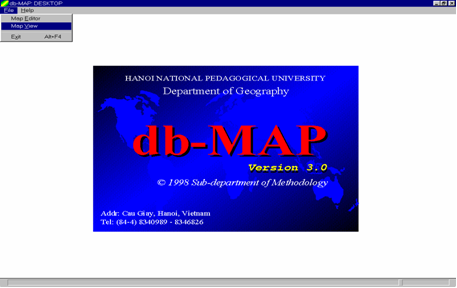

                 new_picture_48
                             Hình 5. Màn hình chính của db-Map khi khởi động

    Phần mềm db-MAP bao gồm 2 mô đun chính: MapEditMapView. Từ menu File của màn hình chính người sử dụng có thể chọn Map Editor để làm việc với mô đun MapEdit hoặc chọn Map View để làm việc với mô đun MapView.

    Trong phạm vi của tài liệu này mục tiêu của tác giả là giới thiệu về các tính năng của db-Map, còn phần hướng dẫn sử dụng chi tiết sẽ có tài liệu riêng. Sau đây là sơ lược về tính năng của 2 mô đun này.

    1. MapEdit

    MapEdit là mô đun tạo lập bản đồ bao gồm các công việc như: số hóa bản đồ; định nghĩa các lớp của bản đồ với các thực thể vùng (area), mạng (net), điểm (point); thiết lập cơ sở dữ liệu và hình ảnh; kết nối các thực thể trên bản đồ với các số liệu khác, hình ảnh và đồ họa tương ứng. Màn hình chính của MapEdit như sau :

    new_picture_49_500
                                             Hình 6. Màn hình chính của MapEdit

    Do bản đồ được lưu trữ ở dạng vector, nên người sử dụng có thể nắn chỉnh từng điểm. Một bản đồ bao gồm nhiều lớp (layer), mỗi lớp là các vùng, các đường, các điểm hoặc các đối tượng. Đường khép kín tạo thành vùng, trên mỗi đường là tập các điểm, số lượng điểm trên một đường là không hạn chế, số lượng điểm trên đường càng nhiều thì đường đó càng tinh. Cấu trúc đó cho phép phóng to, thu nhỏ bản đồ một cách dễ dàng mà chất lượng bản đồ không thay đổi.MapEdit cho phép người sử dụng tạo mới, sửa đổi, cập nhật cơ sở dữ liệu bản đồ thường xuyên và không mấy khó khăn. Điều đó đảm bảo được tính thời điểm của thông tin địa lí. Với mô đun này db-Map cho phép người sử dụng có thể tạo lập các hệ thông tin địa lí từ đơn giản đến phức tạp, đó chính là tính năng "mở" của db-Map. Ví dụ, nếu như có số liệu gốc và đầu tư thời gian để số hóa người sử dụng có thể có một cơ sở dữ liệu bản đồ rất lớn với các số liệu cụ thể và chi tiết đến từng bản làng.Với đầy đủ các tính năng của một hệ thông tin địa lí và giao diện thân thiện, dễ sử dụng, không đòi hỏi người sử dụng phải có chuyên môn cao về tin học. Chắc chắn MapEdit sẽ đáp ứng được yêu cầu đặt ra.

    2. MapView

    MapView là mô đun khai thác bản đồ và cơ sở dữ liệu: Tính toán trên bản đồ, tìm kiếm các đối tượng trên bản đồ theo các điều kiện: thiết lập các bản đồ chuyên đề theo cơ sở dữ liệu: tô màu bản đồ (hatch map), vẽ đồ thị (graph map), bản đồ mật độ (densiti map)..., thể hiện biểu tượng trên bản đồ (symbol map); nhập và xuất bản đồ với nhiều các khuôn dạng bản đồ và cơ sở dữ liệu khác nhau: ASCII, AtlasGIS, AutoCAD, MapInfor..., chồng ghép các lớp bản đồ. Tạo bản đồ dạng raster từ bản đồ dạng vecter.

     Màn hình chính của MapView như sau:

                  new_picture_50
                                        Hình 7. Màn hình chính của Mapview

    Đây chính là mô đun khai thác cơ sở dữ liệu bản đồ mà mô đun MapEdit đã tạo lập được. Với các phép tìm kiếm các đối tượng trên bản đồ, tìm kiếm dữ liệu hay hình ảnh tương ứng của các đối tượng, tính toán chu vi, diện tích của các vùng, độ dài các mạng đường trên bản đồ; đặc biệt là tính toán tổng diện tích từng loại vùng trong một lớp cho các vùng trong lớp thứ hai, tìm đường đi ngắn nhất giữa 2 điểm trong một mạng đường, in bản đồ theo các chế độ in và tỉ lệ khác nhau, có thể in toàn bộ hoặc từng phần một bản đồ…

    III. CÁCH KHAI THÁC CÁC BẢN ĐỒ TRONG PHẦN MAP VIEW

    1. Mở phần (môdun) Map View

    - Bấm chuột vào File, rồi vào Map View. Trên màn hình xuất hiện2 khung trắng, bên phải có lưới dành cho bản đồ xuất hiện, còn bên trái là bảng dữ liệu.

    - Nếu muốn cho bản đồ xuất hiện trên toàn màn hình , có thể đưa trỏ chuột về di chuyển trên đường ranh giới giữa 2 khung hình . Khi mũi trỏ chuột biến thành mũi tên có 2 đầu thì rê nó chuyển về phía bên phải của màn hình. Màn hình sẽ mở rộng dành cho bản đồ.

    - Cũng có thể bấm vào trình đơn View, vào Worksheet, rồi vào
    None
    trong hộp chọn nhỏ. Khung dành cho bản đồ cũng sẽ chiếm trọn màn hình.

    2. Mở danh mục các bản đồ tuỳ chọn và sử dụng một số tính năng chung đối với các bản đồ

    - Trước hết bấm trỏ chuột vào trình đơn File, rồi Open sau khi màn hình db-Map đã mở . Một danh sách có 13 bản đồ với đuôi map xuất hiện.- Cũng có thể bấm trỏ chuột vào biểu tượng thứ 2 ( quyển sách mở ) trên thanh công cụ. Danh sách các bản đồ tuỳ chọn cũng xuất hiện. Nếu cần mở bản đồ nào thì bấm chuột đưa thanh chọn mầu sẫm về tên bản đồ đó. Ví dụ, Bản đồ hành chính.

    new_picture_51
                                              Hình 8. Danh mục bản đồ

    - Khi bản đồ xuất hiện, nếu khung chứa chưa được mở rộng thì bản đồ sẽ bị che lấp một phần.

    - Nếu cần, có thể di chuyển bản đồ về giữa khung bằng cách sử dụng thanh cuốn ở dưới bản đồ.

    - Bản đồ khi mới mở, do tỉ lệ nhỏ nên rất khó nhìn. Vì vậy phải phóng to các khu vực cần làm việc là rất cần thiết. Trên màn hình, ở thanh trình đơn có 3 biểu tượng: kính lúp có dấu cộng (thứ 5), kính lúp có dấu trừ (thứ 6) và 2 hình vuông lồng vào nhau (thứ 7). Biểu tượng thứ 5 có tác dụng phóng to bản đồ gấp đôi, biểu tượng thứ 6 có tác dụng ngược lại là thu nhỏ một nửa bản đồ , còn biểu tượng thứ 7 có tác dụng phóng to một khu vực nhỏ cần quan sát lên nhiều lần.

    - Sau khi bấm mũi trỏ chuột vào các biểu tượng, mũi trỏ chuột sẽ thay đổi hình dạng. Đưa nó vào trong bản đồ, ở khu vực định phóng to hoặc thu nhỏ rồi bấm đúp vào nút trái. Tỉ lệ bản đồ lập tức sẽ thay đổi .

    - Nếu không dùng biểu tượng, mà bấm chuột vào View ở thanh trình đơn thì Zoom in sẽ có tác dụng như bấm vào biểu tượng 5, Zoom out sẽ có tác dụng như bấm vào biểu tượng 6, còn Zoom rect thì có tác dụng như bấm vào biểu tượng 7.

    - Khi bản đồ đang được phóng to, mà muốn thu nhỏ để có thể nhìn được toàn bộ thì ta có thể bấm chuột vào trình đơn View, và All Pages. Bản đồ sẽ tự động thu nhỏ lại trong phạm vi nửa màn hình.

    new_picture_52
                                     Hình 9. Màn hình sau khi bấm mục chọn AllPages

    - Mỗi bản đồ thường có nhiều lớp thông tin (layers). Mỗi loại đối tượng được vẽ và biểu hiện trên một lớp thông tin riêng. Ví dụ, Bản đồ Hành chính Việt nam có 5 lớp thông tin, Bản đồ các vùng Nông nghiệp có 3 lớp v.v… Muốn biết bản đồ có mấy lớp thông tin, trước hết cần bấm chuột vào trình đơn Set. Trên hộp thoại thả xuống, bấm tiếp vào các Layer

    new_picture_53

                  Hình 10. Bảng biểu hiện số lượng các layer của bản đồ

    - Trong bảng Layer… ở bên trái có danh sách tên các lớp như: lớp tỉnh, lớp huyện, lớp thành phố... ở giữa có 2 ô chọn: Visible (nhìn thấy) và Editable (sửa chữa được). Nếu trên bản đồ hành chính Việt nam, người dùng chọn một lớp nào đó (bấm chuột vào tên lớp) thì lớp đó sẽ đổi màu. Nếu ta đánh dấu vào 2 ô VisibleEditablethì lúc này lớp thông tin của các lớp sẽ hiển thị và có thể sủa chữa được.

    3. Mở và khai thác bản đồ

    3.1. Bản đồ Hành chính Việt Nam

    - Để mở Bản đồ Hành chính Việt Nam , trước hết bấm trỏ chuột vào File, vào phần Map View trong hộp chọn và sau đó vào biểu tượng cuốn sách mở (biểu tượng thứ 2) trên thanh công cụ. Trong bảng danh sách các bản đồ mở ra trên màn hình, bấm trỏ chuột vào dòng hanhchinh.map. Bản đồ hành chính Việt Nam sẽ mở ra ở nửa màn hình bên trái, còn nửa màn hình bên phải là bảng dữ liệu.

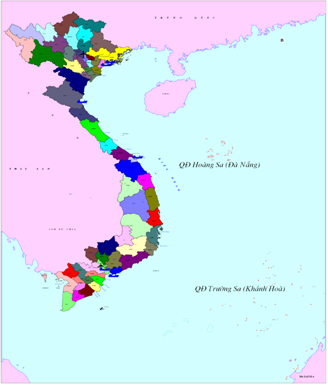

                    new_picture_54
                                          Hình 11. Bản đồ Hành chính Việt nam

    - Để xem bản đồ trên toàn màn hình, bấm trình đơn View/Worksheet rồi None, bảng dữ liệu sẽ ẩn đi, chỉ còn phần bản đồ chiếm toàn bộ
    màn hình.

    - Để xem được kĩ từng khu vực của bản đồ, nhất thiết phải phóng to nhiều lần lên. Có thể bấm trỏ chuột vào biểu tượng kính lúp có dấu cộng (biểu tượng thứ 5), rồi đưa trỏ chuột (đã đổi dạng) vào trong bản đồ rồi kích đúp chuột. Bản đồ sẽ được phóng to gấp 2 lần. Sau đó phải đưa trỏ chuột vào biểu tượng bấm lại, rồi mới đưa vào trong bản đồ để phóng thêm 2 lần nữa. Như vậy là mỗi lần muốn phóng bản đồ to gấp đôi, phải làm lại động tác bấm trỏ chuột vào biểu tượng.

    - Nếu muốn phóng to một khu vực nhỏ ngay trên bản đồ, thì phải bấm trỏ chuột vào biểu tượng thứ 7. Mũi trỏ chuột biến thành hình mũi tên có hình chữ nhật ở đuôi. Dùng mũi tên có hình chữ nhật, to nhỏ tuỳ ý. Đó là khu vực đã xác định cần được phóng to.

    - Muốn xem Bản đồ hành chính Việt Nam có bao nhiêu lớp thông tin, thì bấm trỏ chuột vào trình đơn Set. Một hộp thoại chọn được thả xuống. Bấm tiếp vào mục Layer… Bảng liệt kê các lớp thông tin xuất hiện. Bản đồ Hành chính Việt nam có tất cả 5 lớp: Tỉnh, Huyện, Thành phố, Chú giải Hành chính và Đường biên các nước. Bình thường khi bản đồ Hành chính được mở, thì 5 lớp thông tin trên đã được chồng ghép lên nhau, nên trên bản đồ đã biểu hiện đầy đủ tất cả 5 loại đối tượng. Nếu chỉ muốn xem riêng sự phân bố hành chính của 1 hoặc 2đối tượng, thì phải làm theo các trình tự sau:

    - Mở Set/Layer, sau đó trên bảng liệt kê các lớp (layer), mở từg lớp để xoá bỏ dấu chọn ở ô Visible.

    - Nếu muốn xem sự phân bố các tỉnh ở nước ta, chỉ đánh dấu chọn vào 2 lớp thông tin: Đường biên các nước và Tỉnh, rồi bấm OK. Bản đồ các tỉnh ở nước ta sẽ xuất hiện.

    - Nếu muốn xem sự phân bố các huyện ở nước ta, thì xoá bỏ dấu chọn Visible ở lớp Tỉnh, thay bằng dấu chọn ở lớp Huyện. Bản đồ các huyện ở nước ta sẽ xuất hiện.

    - Nếu muốn xem bản đồ có sự phân bố cả các tỉnh, các huyện ở nước ta thì đánh dấu chọn vào ô Visitble ở cả 3 lớp: Đường biên các nước, Tỉnh và Huyện, còn 2 lớp kia vẫn xoá. Bản đồ các tỉnh và huyện ở nước ta sẽ xuất hiện.

    - Trên Bản đồ hành chính Việt Nam, có thể tính được diện tích và chu vi các tỉnh và các huyện. Cách làm như sau:

    + Trước hết chọn lớp thông tin Tỉnh hoặc Huyện.

    + Tiếp theo, bấm trỏ chuột vào trình đơn Find. Một hộp chọn được thử xuống, trong đó có 2 mục: Area square (diện tích vùng) và Area perimeter (chu vi vùng). Nếu muốn tính diện tích bấm chuột, đánh dấu vào Area square, còn nếu muốn tính chu vi, bấm chuột vào Area perimeter.

                 new_picture_55
                                            Hình 12. Tình chu vi và diện tích của tỉnh và huyện

    Sau đó đưa mũi trỏ chuột kích đúp chỉ vào vùng ( tỉnh hoặc huyện ). Lúc này mũi trỏ chuột đã đổi hạng thành bàn tay có ngón trỏ. Vùng được chỉ sẽ chuyển sang màu đen và đồng thời cũng xuất hiện một hộp ghi rõ số đo diện tích hoặc chu vi của vùng.

    new_picture_56
                       Hình 13. Hộp chọn diện tích hoặc chu vi

    3.2. Bản đồ Hình thể (tự nhiên) Việt Nam

    - Để mở Bản đồ hình thể Việt nam, trong bảng danh sách các bản đồ, bấm trỏ chuột vào tên bản đồ: Hinhthe. Map

    - Bản đồ này có 4 lớp thông tin: Đường biên quốc gia, Tỉnh, Hành chính hình thể và Chú giải.

    - Cách mở xem các lớp thông tin trong bản đồ này cũng tương tự như trong Bản đồ hành chính Việt Nam.

    - Lớp thông tin quan trọng nhất là lớp hành chính-hình thể. Địa hình được chia làm 6 bậc: từ trên 0m đến trên 2.500m.

              new_picture_57
                    Hình 14. Một khu vực được phóng to trên bản đồ địa hình Việt Nam

    3.3. Bản đồ địa chất Việt Nam

    - Cách mở Bản đồ Địa chất cũng tương tự như cách mở các bản đồ nói trên, nghĩa là cũng phải chọn tên bản đồ trong danh sách chọn sau khi đã kích chuột vào biểu tượng thứ 2 trên thanh công cụ.

    - Bản đồ này có 3 lớp thông tin: Đường biên các nước, Địa chất và Chú giải Địa chất. Cách mở từng lớp thông tin cũng giống như trong các bản đồ trước.

                 new_picture_58
                                                 Hình 15. Bản đồ địa chất

    3.4. Bản đồ đất Việt Nam

    - Cách mở Bản đồ đất Việt Nam cũng tương tự như cách mở bản đồ các bản đồ nói trên, nghĩa là cũng phải chọn tên bản đồ trong danh sách chọn sau khi đã kích chuột vào biểu tượng thứ 2 trên thanh công cụ.

    - Bản đồ này có 3 lớp thông tin: Đường biên các nước, đất, chú giải.

    3.5. Bản đồ khoáng sản Việt Nam

    - Cách mở Bản đồ Khoáng sản cũng tương tự như cách mở các bản đồ nói trên, nghĩa là cũng phải chọn tên bản đồ trong danh sách chọn sau khi đã kích chuột vào biểu tượng thứ 2 trên thanh công cụ.

    - Bản đồ này có 4 lớp thông tin: Đường biên các nước, địa chất, khoáng sản và chú giải địa chất. Cách mở từng lớp thông tin cũng giống như trong các bản đồ trước.

    - Cách mở các lớp thông tin cũng giống như các bản đồ trên.

          new_picture_59
                                              Hình 16. Bản đồ khoáng sản

    3.6. Bản đồ khí hậu Việt Nam

    - Cách mở bản đồ Khí hậu Việt nam cũng tương tự như mở các bản đồ trên.

    - Bản đồ này có 6 lớp thông tin: Đường biên các nước, Các trạm khí tượng, Đồ thị nhiệt độ, Biểu đồ lượng mưa, Khí hậu và chú giải khí hậu .

    - Trong 6 layer nói trên có thể mở xem được 2 layer về sự phân bố các trạm khí tượng và các khu vực khí hậu. Cách làm là xoá bỏ các dấu chọn Visible ở các layer khác, chỉ để lại dấu chọn ở layer Đường biên các nước và layer Các trạm hoặc Khí hậu.

    - Trong bản đồ này có trang tính, có các số liệu về nhiệt độ và lượng mưa. Có thể tạo các biểu đồ về hai yếu tố này để đưa lên bản đồ. Cách làm như sau: Mở phần MapView, lấy bản đồ khí hậu, sau đó bấm trỏ chuột vào nút Browse trên thanh trình đơn. Chọn Images rồi bấm chuột. Bảng Set Images Tables xuất hiện.

           new_picture_60
                                   Hình 17. Bảng Set Images

    Nếu muốn xem bảng số liệu về lượng mưa thì bấm khí hậu. Còn nếu muốn xem bảng số liệu về nhiệt độ thì bấm chuột vào Nhiệt độ. Sau khi OK, trang tính với các số liệu liên quan đã xuất hiện bên phải màn hình.

                  new_picture_61
                                       Hình 18. Xem lượng mưa trên Bản đồ khí hậu

    Nếu muốn vẽ biểu đồ nhiệt hoặc lượng mưa, thì bấm vào trình đơn Gallery và mục Graph Map ở cuối hộp chọn. Bảng Graph Map xuất hiện. Tiếp tục chọn Select Variables. Hộp Select Variablesxuất hiện. Chọn tên các tháng để lập biểu đồ ở trong bảng. Nếu lấy biểu đồ cả năm thì chọn cả 12th.Khi chọn, tên các tháng sẽ đổi màu. Chọn xong, bấm OK. Biểu đồ sẽ xuất hiện với mầu của mỗi tháng (có thể đổi màu khác). Cuối cùng vào bảng Pic Graph để chọn các kiểu biểu đồ như: biểu đồ đường, biểu đồ cột... Bấm OK thì kiểu biểu đồ đã chọn sẽ xuất hiện ở các trạm trên bản đồ.



    new_picture_69new_picture_68

                 Hình 19. Hộp chọn Select Variables                  Hình 20. Hộp chọn Bar Graph

      new_picture_63_500
                                                                    Hình 21. Bản đồ Khí hậu


    3.7. Bản đồ dân cư Việt Nam

    - Cách mở Bản đồ dân cư Việt Nam cũng tương tự như trên. Trước hết phải bấm chuột vào tên bản đồ trong bảng danh sách chọn, sau khi đã bấm chuột vào biểu tượng thứ 2 trên thanh công cụ.

    - Bản đồ dân cư có 3 lớp thông tin: Đường biên các nước, Dân cư và Chú giải

    - Cách mở xem các lớp thông tin cũng tương tự như ở các bản đồ khác.- Với Bản đồ dân cư Việt Nam, bấm chuột vào trình đơn Browse, rồi mục Database. Hộp chọn Set Database Table sẽ mở ở giữa màn hình. Bấm chuột vào mục: Vnsolieu.DBF. Các số liệu thông tin về các vấn đề nói trên sẽ xuất hiện ở bên phải màn hình.

                  new_picture_64
                                              Hình 22. Bản đồ dân cư Việt Nam

    3.8. Bản đồ nông nghiệp Việt Nam

    - Cách mở Bản đồ nông nghiệp Việt Nam cũng tương tự như mở các bản đồ khác. Trước hết phải bấm chuột vào tên bản đồ trong bảng danh sách chọn, sau khi đã bấm chuột vào biểu tượng thứ 2 trên thanh công cụ.

    - Bản đồ nông nghiệp Việt Nam có 4 lớp thông tin: Đường biên các nước, nông nghiệp, các vùng nông nghiệp và Chú giải công nghiệp.

    - Cách mở xem các lớp thông tin cũng tương tự như các bản đồ khác.

    Trong Bản đồ nông nghiệp, muốn mở Bản đồ các vùng nông nghiệp có thể làm như sau: trước hết bấm chuột vào trình đơn Set/Layer… chọn 2 layer: Đường biên các nước và Các vùng Nông nghiệp, rồi đánh dấu vào ô Visible và sau đó bấm OK. Trên màn hình xuất hiện Bản đồ các vùng nông nghiệp.

    new_picture_65

                                Hình 23.  Bản đồ nông nghiệp

    - Đối với Bản đồ các vùng nông nghệp, có thể tính được diện tích và chu vi của các vùng đó. Trình tự làm cùng giống như trình tự khi tính diện tích và chu vi của các tỉnh, huyện trong Bản đồ hành chính Việt Nam. - Với Bản đồ các vùng nông nghiệp, cũng có thể thay đổi màu nền của các vùng làm cho bản đồ trở nên sinh động hơn. Mở Set/Layer… chọn lớp thông tin các vùng nông nghiệp, rồi bấm trỏ chuột vào cả 2 ô VisibleEditable. Tiếp đó, kích đúp mũi trỏ chuột đã biến dạng thành hình bàn tay và ngón trỏ vào vùng muốn thay đổi màu. Một hộp thoại sẽ xuất hiện ở giữa màn hình. Bấm vào ô Color trong khung Fill Attributes ở bên phải màn hình, lúc này một bảng màu sẽ xuất hiện. Muốn chọn màu nào thì kích chuột vào màu đó. Tiếp đó kích vào OK ở dưới bảng màu và OK trong hộp chọn. Màu nền của vùng sẽ thay đổi


     new_picture_70

                      Hình 24. Hộp chọn để đổi màu                              Hình 25. Thang màu

    3.9. Bản đồ công nghiệp Việt Nam

    Bấm chuột vào tên bản đồ trong bảng danh sách chọn. Sau khi bấm chuột vào biểu tượng thứ 2 trên thanh công cụ.

    - Bản đồ công nghiệp Việt Nam có 4 lớp thông tin: Đường biên các nước, Tỉnh, Công nghiệp, Chú giải công nghiệp.

    - Cách mở xem các lớp thông tin củng giống như cách mở các bản đồ trên.

    3.10. Bản đồ giao thông Việt Nam

    Bấm chuột vào tên bản đồ trong bảng danh sách chọn để mở bản đồ . Sau khi bấm chuột vào biểu tượng thứ 2 trên thanh công cụ .

    - Bản đồ giao thông Việt Nam có 4 lớp thông tin: Đường biên các nước, Tỉnh, Huyện, Thành phố, Đường bộ, Đường sắt, Đường biển, Đường bay và sân bay trong nước, Đường bay và sân bay quốc tế, Điểm hướng dẫn sân bay, Sông, Sông nhỏ, Chú giải giao thông.

    - Cách mở xem các lớp thông tin cũng giống như cách mở các bản đồ khác ở phần trên. Tuy nhiên, do bản đồ giao thông có nhiều loại mạng đường khác nhau, rất phức tạp, cho nên khi mở bản đồ không nên mở cùng một lúc nhiều lớp thông tin mà chỉ nên mở từ 2 đến 3 lớp mới dễ nhìn. Ví dụ, có thể mở đồng thời cả 3 lớp: Đường biên các nước, Tỉnh và Đường sắt.

    - Trên Bản đồ Giao thông, có thể đo tính được khoảng cách của những đoạn đường các loại nhất định hoặc tìm những con đường đi ngắn nhất nối 2 địa điểm xác định. Ví dụ, từ Hà nội đi thành phố Hồ Chí Minh đi theo đường nào là ngắn nhất, con đường ấy dài bao nhiêu…

    - Để đo được chiều dài của một con đường trong mạng, cách làm sẽ như sau: Sau khi mở Bản đồ giao thông, bấm chuột vào Set/Layer… để cho danh sách các lớp thông tin xuất hiện. Chọn 2 layer: Đường biên các nước và Đường bộ. Các lớp khác không chọn bằng cách xoá dấu chọn Visible. Sau khi bấm OK, bản đồ mạng đường bộ xuất hiện.

    new_picture_71
                                                          Hình 26. Bản đồ giao thông

    - Bấm trình đơn Find và sau đó là Net Length. Mũi trỏ chuột biến thành bàn tay có ngón trỏ. Chỉ chuột rồi kích đúp vào đúng đoạn đường bộ cần đo. Đoạn đường đo sẽ đổi màu đen và một hộp con xuất hiện cho biết chiều dài con đường được tính bằng km.

        - Nếu muốn tìm đoạn đường ngắn nhất trong mạng lưới đường bộ thì khi bấm chuột vào trình đơn Fin, phải bấm tiếp vào dòng Shortest Path in Nets. Bản đồ sẽ lập tức bổ sung thêm các địa điểm có vị trí cố định và mũi trỏ chuột cũng đổi thành hình bàn tay có ngón trỏ. Lúc này phải đưa ngón tay trỏ chỉ vào điểm xuất phát (vị trí thứ nhất) rồi bấm chuột. Một hộp chọn xuất hiện, xác nhận đó là điểm bắt đầu, bấm OK. Chuyển ngón tay trỏ đến điểm kết thúc (vị trí thứ 2), rồi lại bấm chuột. Hộp chọn lại xuất hiện, xác nhận vị trí kết thúc. Bấm OK. Lập tức con đường ngắn nhất giữa 2 điểm trên bản đồ hiện ra bằng cách đổi từ màu đỏ sang màu vàng và nhấp nháy liên tục.

    3.11. Bản đồ câm Việt Nam

    Cách mở bản đồ câm cũng tương tự như cách mở các bản đồ khác. Trước hết phải bấm chuột vào tên bản đồ trong bảng danh sách chọn, sau khi đã bấm chuột vào biểu tượng thứ 2 trên thanh công cụ.

     Bản đồ nền cũng có 4 lớp thông tin: Đường biên các nước, Sông lớn, Sông nhỏ và Thành phố. Từ 4 lớp thông tin này có thể phối hợp để tạo ra một số loại bản đồ câm khác nhau.

    IV. IN BẢN ĐỒ

     Phần mềm db-Map cho phép in bản đồ ở nhiều chế độ khác nhau. Trước khi in, cần mở trình đơn File. Mở Print Setup, sau đó chọn chế độ Print to Fit (in toàn bộ bản đồ) hoặc Print View (in phần nhìn thấy trên màn hình), rồi OK. Tiếp đó , mở trình đơn Print, mở Setup… đặt chế độ in Portrait (in dọc) hoặc Landscape (in nghiêng).

     Nếu muốn điều chỉnh in đậm hay nhạt… chọn tiếp Options… cuối cùng OK.

                                                           CÂU HỎI VÀ BÀI TẬP

    1.    Ý nghĩa của việc sử dụng phần mềm DB – MAP trong dạy học Địa lí.

    2.    Đọc và phân tích một số trang bản đồ trong tập Atlas địa lí Việt Nam.

    3.    Khai thác các bản đồ trong phần mềm địa lí DB – MAP.

    4.    Vận dụng phương pháp sử dụng bản đồ vào thiết kế bài dạy địa lí theo hướng tích cực hoá hoạt động học tập của học sinh.


                                                           TÀI LIỆU THAM KHẢO

    1.       Atlas địa lí Việt Nam, NXB Giáo dục, Công ti Bản đồ - Tranh ảnh giáo khoa, 2004.

    2.       Đặng Văn Đức, Nguyễn Thu Hằng, Phương pháp dạy học địa lí theo hướng tích cực. NXB Đại học Sư phạm, Hà Nội, 2004.

    3.       Hệ thống bản đồ giáo khoa địa lí treo tường, Công ti Bản đồ và Tranh ảnh giáo khoa xuất bản.

    4.       Lê Huỳnh, Lâm Quang Dốc, Phạm Ngọc Đĩnh, Bản đồ học, NXB Đại học Quốc gia Hà Nội, 1995.

    5.       Lê Huỳnh, Lê Ngọc Nam (Chủ biên), Bản đồ học chuyên đề, NXB Giáo dục, 2001.

    6.       Lê Huỳnh, Bản đồ học, NXB Giáo dục, 2001.

    7.       Ngô Đạt Tam (Chủ biên), Bản đồ học, NXB Giáo dục, 1986.

    8.       Ngô Đạt Tam, Một số vấn đề lí thuyết và thực tế trong việc xây dựng bản đồ giáo khoa địa lí (ở trường phổ thông Việt Nam), Luận án PTS, 1987.

    9.       Sách giáo khoa địa lí lớp 6, 7, 8, 9, 10, 11, 12, NXB Giáo dục, 1996 và các sách giáo khoa địa lí thí điểm.

    10.     Tập bản đồ bài tập và bài thực hành địa lí lớp 6 - 12. NXB Giáo dục, Trung tâm Bản đồ và Tranh ảnh Giáo dục, 2002.

    11.     Tập bản đồ thế giới và các châu lục, NXB Giáo dục, Công ti Bản đồ và Tranh ảnh giáo khoa, 2004.
